管材靜液壓試驗標準之GB/T 6111-2003的解讀連載之四
作者：科標試驗機 來源：felixtreadwell.net 時間：2015-9-12 9:45:01 瀏覽次數(shù)：
10 管材靜液壓試驗機的試驗步驟
10.1 按相關標準要求，選擇試驗類型如水一水試驗、水一空氣試驗或水一其他液體試驗。
將經(jīng)過狀態(tài)調(diào)節(jié)后的試樣與加壓設備連接起來，排凈試樣內(nèi)的空氣，然后根據(jù)試樣的材料、規(guī)格尺寸和加壓設備情況，在30s至1h之間用盡可能短的時間，均勻平穩(wěn)地施加試驗壓力至計算出的壓力值，壓力偏差為+2%、-1%。
當達到試驗壓力時開始計時。
10.2 把試樣懸放在恒溫控制的環(huán)境中，整個試驗過程中試驗介質(zhì)都應保持恒溫，具體溫度見相關標準。
10.3當達到規(guī)定時間或試樣發(fā)生破壞、滲漏時，停止試驗，記錄時間，10.4的除外。
如果試樣發(fā)生破壞，則應記錄其破壞類型，是脆性破壞還是韌性破壞。
注在破壞區(qū)域內(nèi)，不出現(xiàn)塑性變形破壞的為“脆性破壞”，在破壞區(qū)域內(nèi)，出現(xiàn)明顯塑性變形的為“韌性破壞”。
如試驗已經(jīng)進行1000 h以上，試驗過程中設備出現(xiàn)故障，若設備在3天內(nèi)能恢復，則試驗可繼續(xù)進行;如試驗已超過5000 h，設備在5天內(nèi)能恢復，則試驗可繼續(xù)進行。如果設備出現(xiàn)故障，由于試樣的持續(xù)蠕變，試驗壓力會逐漸下降。設備出現(xiàn)故障的這段時間不應計人試驗時間內(nèi)。
10.4 如果試樣在距離密封接頭小于 0.1L 處出現(xiàn)破壞，則試驗結果無效，應另取試樣重新試驗.(L位試樣的自由長度)
11 管材靜液壓試驗機試駐報告
試驗報告應包括下列內(nèi)容:
a)本標準號及相關引用標準;
b)試樣的詳細你識;
c)試樣的材料類型;
d)管材的公稱尺寸;
e)試樣實測尺寸(mm);
f)試驗溫度和測量精度;
g)環(huán)應力(MPa) ;
h)計算的試驗壓力(MPa) ;
i)試驗環(huán)境，即:空氣、水、其他液體等條件(所便用其他液體的特性);
j)所用密封接頭類型;
k)試樣的總長度和自由長度(mm);
l)試樣數(shù)量;
m)試驗持續(xù)時間;
n)如有破壞，則其破壞類型;
o)試驗期間及試驗后所觀察到的現(xiàn)象
p)可能影響結果的任何細節(jié)，如意外情況或本標準中未規(guī)定的操作細節(jié);
q)試驗日期或試驗開始和終止日期。
管材靜液壓試驗機標準的附錄A步伐
(資料性附錄)
基本要求
A.1 總則
本附錄建議:從下列圖標中給出了不同材料的試驗溫度及誘導應力，對各種不同材料的管材按照本標準規(guī)定的試驗方法進行測試時，管材的破壞時間不應小于表中給出的最小試驗時間。

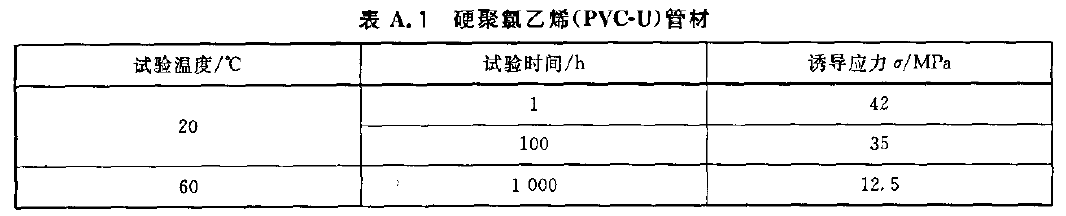

A.2 硬聚氮藝烯(PVC-U)管材的靜液壓試驗參數(shù)
（表格一）

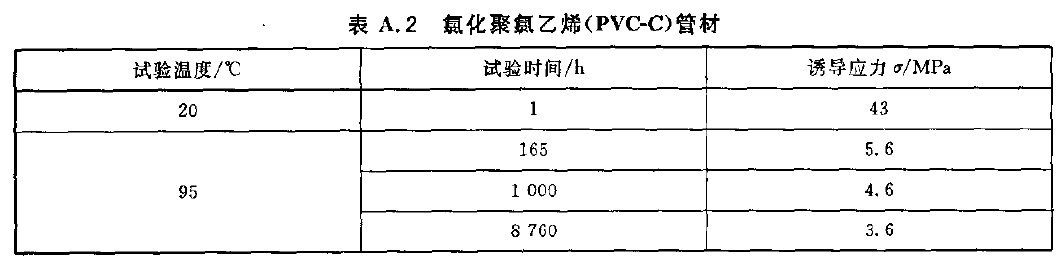

A.3 氛化聚點乙烯(PVC-C)管材的靜液壓試驗參數(shù)
（表格二）

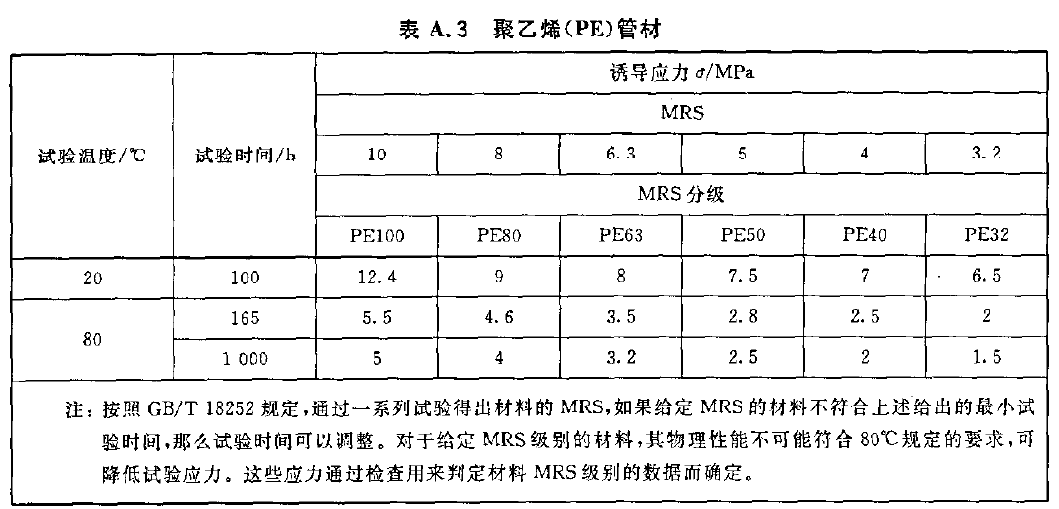

A.4 聚乙烯(PE)管材的靜液壓試驗參數(shù)
（表格三）

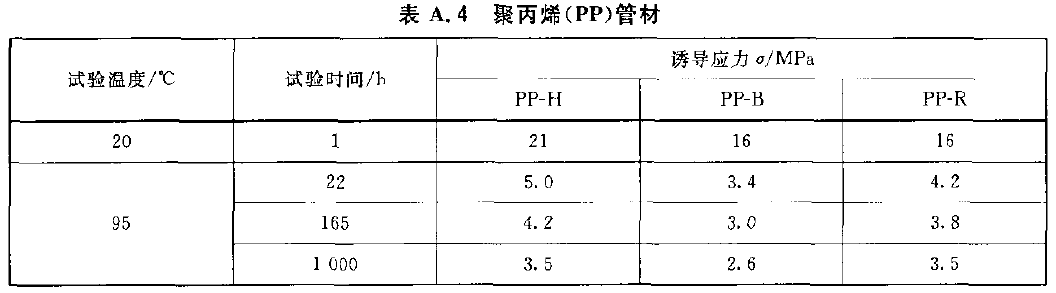

A.5 聚丙烯(PP)管材的靜液壓試驗參數(shù)
（表格四）
A.6 聚丁烯(PB)管材的靜液壓試驗參數(shù)
（表格五）

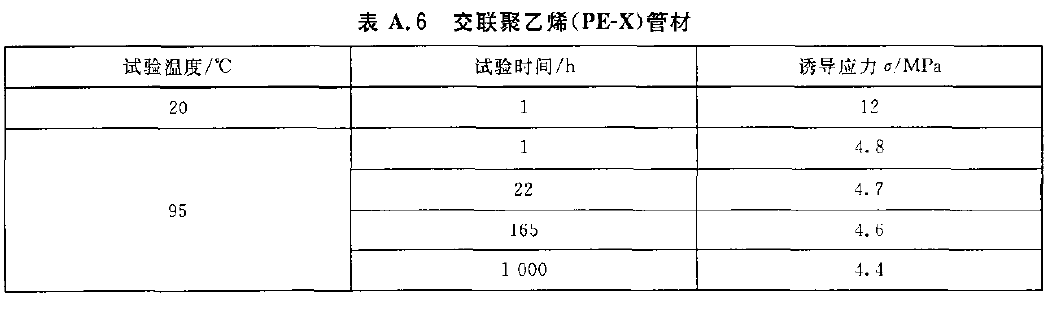

A.7 交聯(lián)聚乙烯(PE-X)管材的靜液壓試驗參數(shù)
（表格六）
至此，關于管材靜液壓試驗標準之GB/T 6111-2003的解讀系列文章全部完成，如有說的不詳細或者不完整，盡請諒解。如果您對科標公司的靜液壓試驗機產(chǎn)品感興趣，請撥打我們的全國銷售熱線：0314-2156663.
科標公司原創(chuàng)文章，歡迎轉載，本文地址：http://felixtreadwell.net/content/?268.html
管材靜液壓試驗標準之GB/T 6111-2003的解讀連載之一
