科標(biāo)公司 熔體流動速率儀 操作規(guī)程

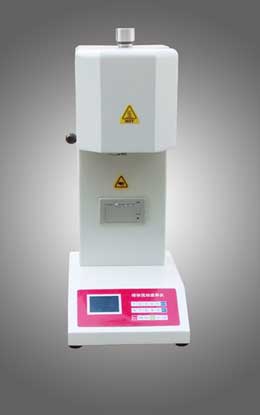

熔體流動速率儀也稱為熔融指數(shù)儀，是測量測定各種高聚物在粘流狀態(tài)時的熔體流動速率，科標(biāo)牌熔體流動速率儀的一般步驟如下

  (一)試驗(yàn)前確認(rèn)事項(xiàng)

1.檢測儀器水平調(diào)整。

2.插上正確電源，檢測儀器各部分是否正常。

3.試樣準(zhǔn)備狀態(tài):在23士2C的溫度和65土2%的濕度下僅持至少24小時。

  (二)操作步驟

1.打開電源開關(guān)，設(shè)定測試溫度，溫度穩(wěn)定后保持15min才能進(jìn)行測試

2.根據(jù)實(shí)驗(yàn)需要，將口膜手柄推到關(guān)閉狀態(tài)，。

3.溫度穩(wěn)定后，將電木漏斗放置于圓筒的上方把試樣從電木漏斗口小心放入

4.用搗料棒將樣料完全搗入料筒內(nèi)。加料和搗料的過程應(yīng)控制在1min中之內(nèi)。

5.插入加壓棒恒溫保持4min(GB)或7min (ASTM)

6.根據(jù)不同的需要在加壓榨上加適當(dāng)?shù)撵畲a，加壓lmin.

7.熔解的樣料會從口模中流出根據(jù)條件設(shè)定切割時間第一次切割出的一段不取用之后開始取料取5段。長度應(yīng)接近，每段之間的重量偏差不應(yīng)超過5% 。

8.將規(guī)定時間內(nèi)切下的樣條稱重m，通過公式計算出材料在該溫度下的熔融指數(shù)。

    MFR=600s * m / nt 公式中，m為總樣條質(zhì)量，n為樣條數(shù)量，t為切料時間。

9.實(shí)驗(yàn)結(jié)束，將料筒內(nèi)的余料清除�？刂票�推到拆�？�，清零口模，

1O.關(guān)閉電源

  (三)打印內(nèi)容(必須〕

l.熔體流動速率

2.測試溫度

3.切割時間

4.加壓總負(fù)荷

科標(biāo)原創(chuàng)文章，歡迎轉(zhuǎn)載，轉(zhuǎn)載請注明鏈接地址：http://felixtreadwell.net/content/?263.html
